| 项目 | 技术参数 | ||
| 额定电压(KA) | 12 | ||
|
额定绝 缘水平 |
额定雷电冲击耐受电压峰值(KA) | 75 | |
| 1 min 工频耐压(KA) | 42 | ||
| 额定短路开断电流(KA) | 20、25 | 31.5 | |
| 额定电流(A) | 630、1250 | 1250、1600 | |
| 额定热稳定电流( 有效值(KA)) | 20、25 | 31.5 | |
| 额定动稳电流( 峰值(KA)) | 50、63 | 80 | |
| 额定短路关合电流( 峰值(KA)) | 50、63 | 80 | |
| 额定操作顺序 | 分 -0.3s- 合分 -180s- 合分 | ||
| 额定热稳定时间(s) | 4 | ||
| 机械寿命( 次) | 10000 | ||

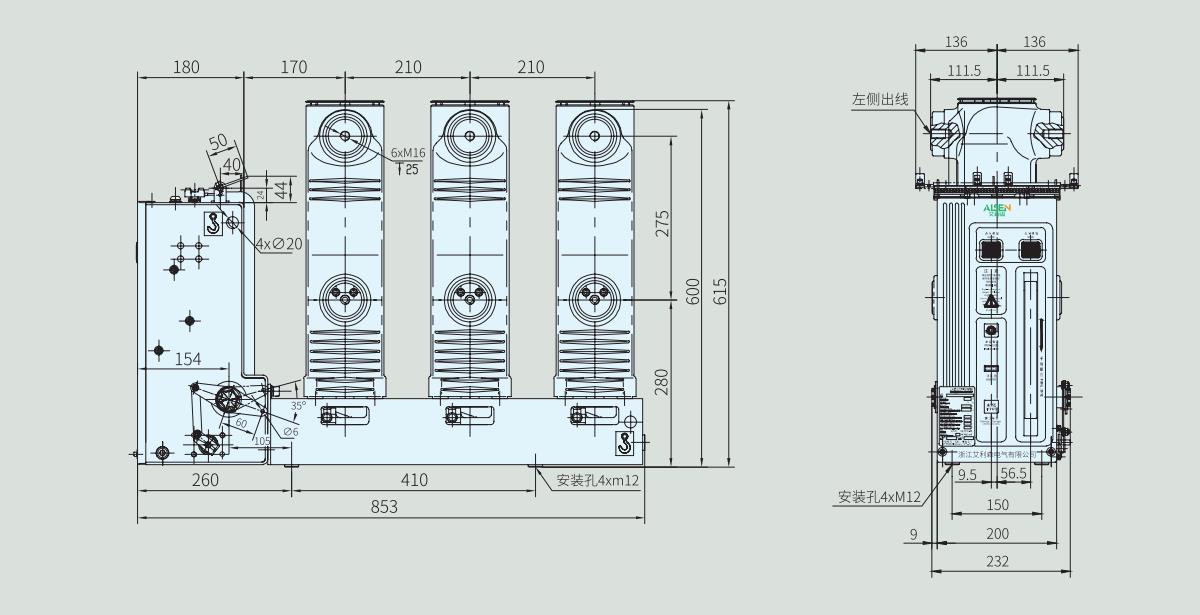

| 项目 | 技术参数 | ||
| 额定电流（A） | 630 | 1250 | 1600 |
| 额定短路开断电流(KA) | 20/25/31.5 | 25/31.5 | 31.5 |
| 相间距离（mm） | 210±1.5 | ||
| 机构顶部联锁 L1（mm） | 30/50/100 ( 联锁分左或右伸出，长度可按客户要求定制) | ||
| 机构顶部联锁 L2（mm） | 20/50/100 ( 联锁分左或右伸出，长度可按客户要求定制) | ||

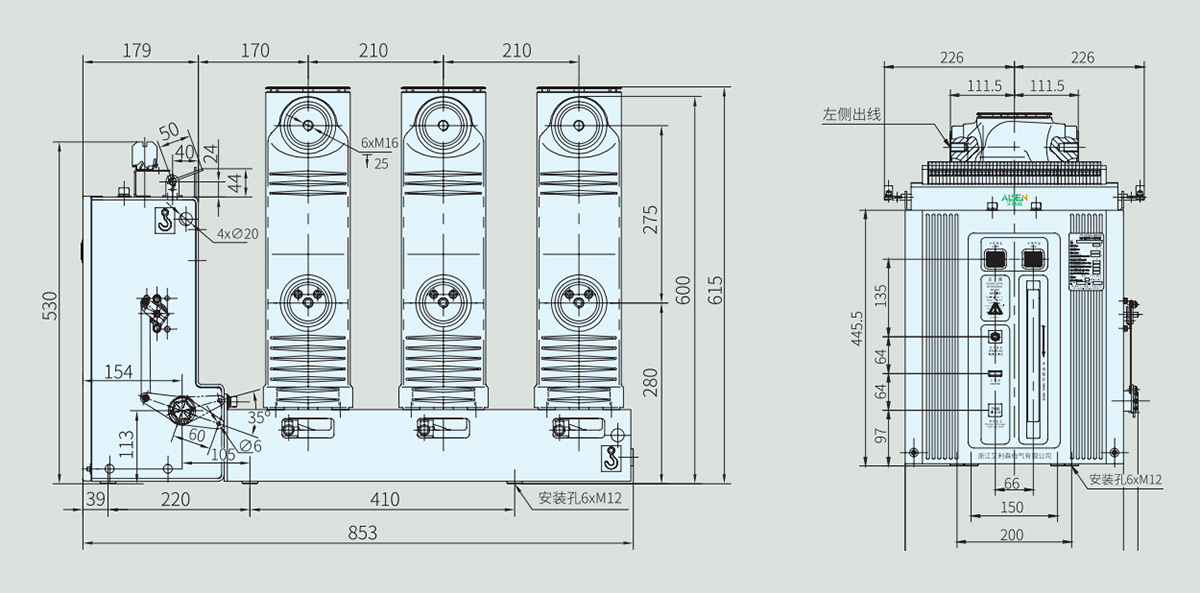

| 项目 | 技术参数 | ||
| 额定电流（A） | 630 | 1250 | 1600 |
| 额定短路开断电流(KA) | 20、25、31.5 | 25、31.5 | 31.5 |
| 相间距离（mm） | 210±1.5 | ||
| 机构顶部联锁 L1（mm） | 30/50/100 ( 联锁分左或右伸出，长度可按客户要求定制) | ||
| 机构顶部联锁 L2（mm） | 20/50/100 ( 联锁分左或右伸出，长度可按客户要求定制) | ||
