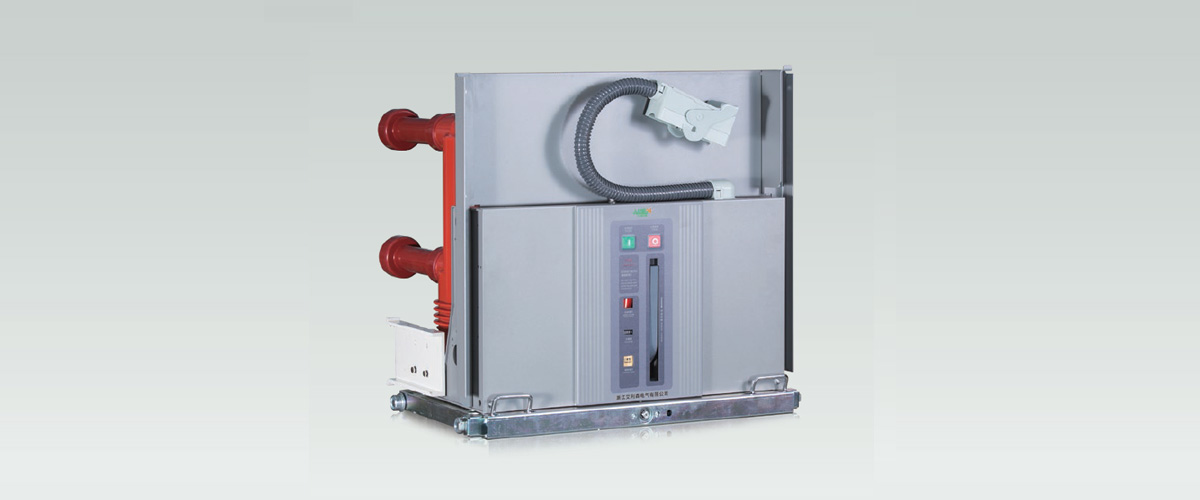

| 项目 | 技术参数 | ||||
| 额定电压(KA) | 24 | ||||
|
额定绝 缘水平 |
额定雷电冲击耐受电压峰值(KA) | 125 | |||
| 1 min 工频耐压(KA) | 65 | ||||
| 额定短路开断电流(KA) | 20 | 25 | 31.5 | 40 | |
| 额定电流(A) | 630、1250 |
630、1250、1600、2000 2500、3150 |
1250、1600、2000、2500、3150 | ||
| 额定热稳定电流( 有效值(KA)) | 20 | 25 | 31.5 | 40 | |
| 额定动稳电流( 峰值(KA)) | 50 | 63 | 80 | 100 | |
| 额定短路关合电流( 峰值(KA)) | 50 | 63 | 80 | 100 | |
| 额定操作顺序 |
分-0.3s- 合分-180s- 合分 分-180s- 合分-180s- 合分(40kA) |
||||
| 额定热稳定时间(s) | 4 | ||||
| 机械寿命( 次) | 2000 | 1000 | |||

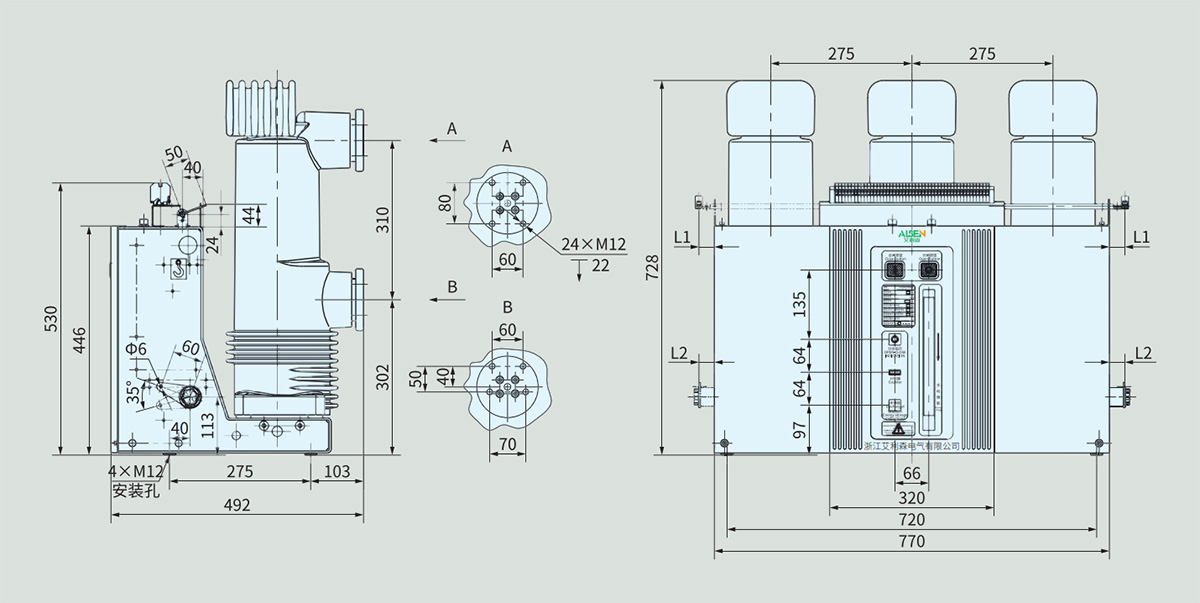

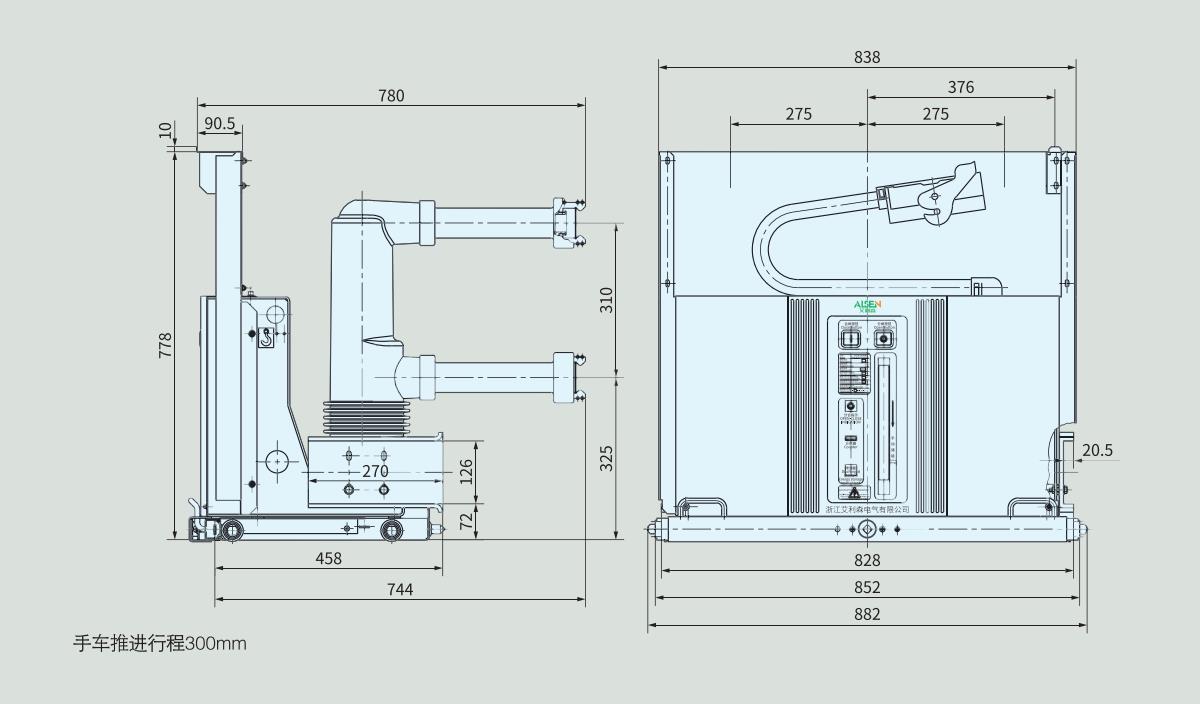

| 项目 | 技术参数 | ||
| 额定电流（A） | 630 | 1250 | 1600 |
| 额定短路开断电流(KA) | 20、25、31.5 | 25、31.5、40 | |
| 相间距离（mm） | 275±1.5 | ||
| 机构顶部联锁L1（mm） | 30, 50 ( 联锁分左或右伸出，长度可按客户要求定制) | ||
| 机构主轴联锁L2（mm） | 30, 50 ( 联锁分左或右伸出，长度可按客户要求定制) | ||

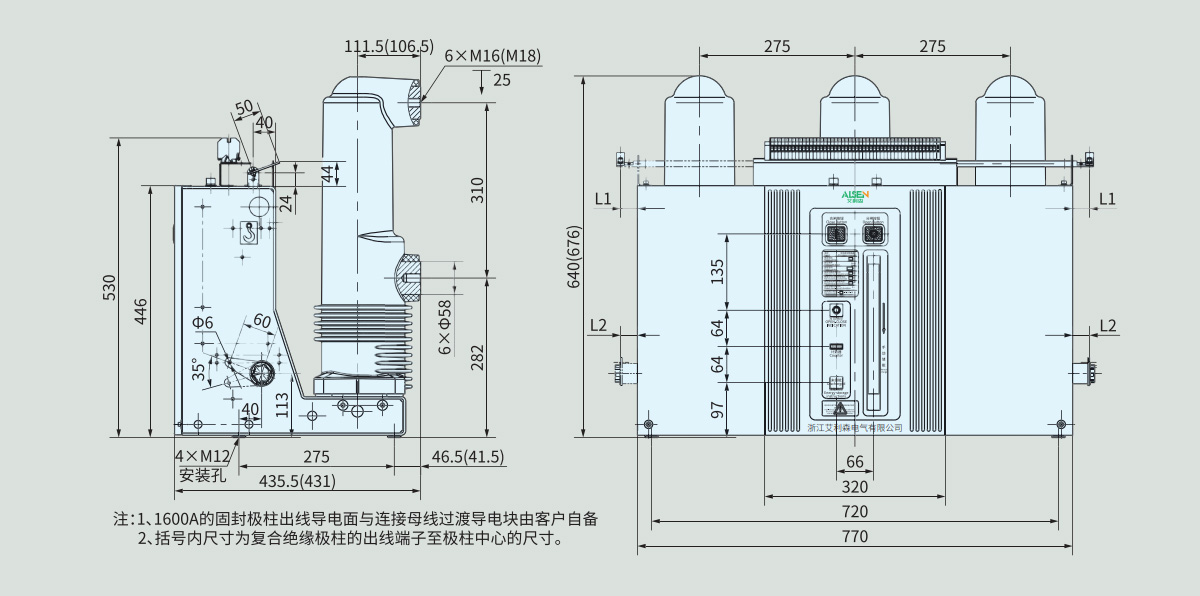

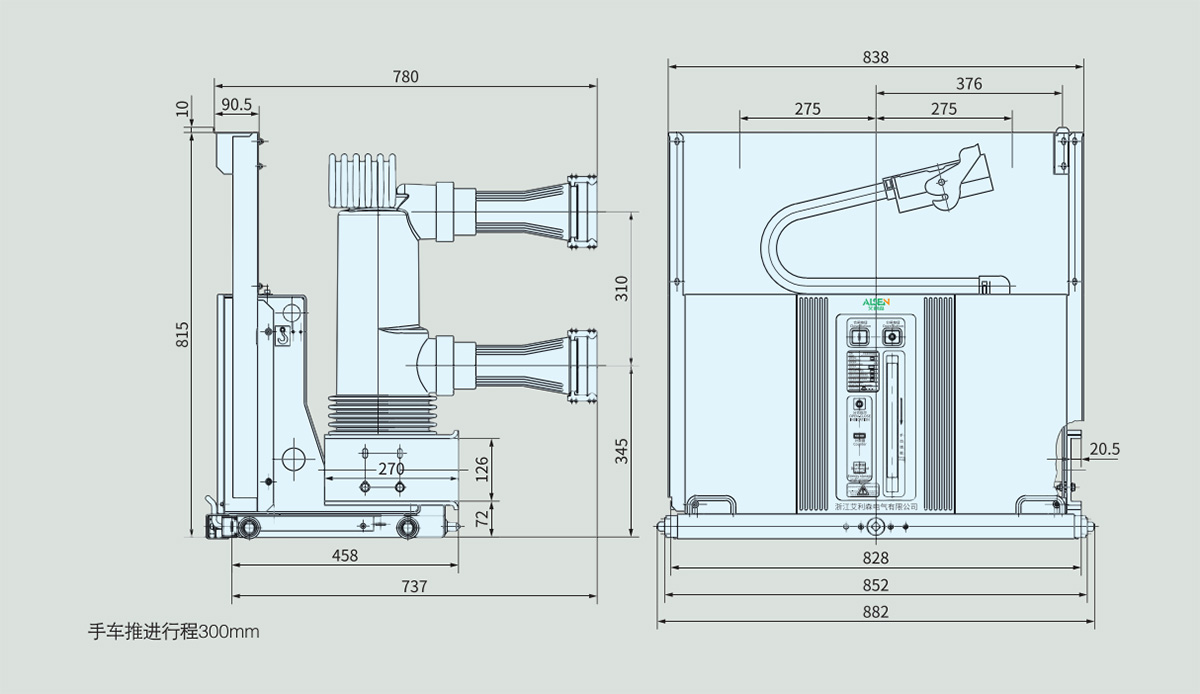

| 项目 | 技术参数 | |||
| 额定电流（A） | 1600 | 2000 | 2500 | 3150 |
| 额定短路开断电流(KA) | 31.5、40 | |||
| 相间距离（mm） | 275±1.5 | |||
| 机构顶部联锁L1（mm） | 30, 50 ( 联锁分左或右伸出，长度可按客户要求定制) | |||
| 机构主轴联锁L2（mm） | 30, 50 ( 联锁分左或右伸出，长度可按客户要求定制) | |||
| 项目 | 技术参数 | ||
| 额定电流（A） | 630 | 1250 | 1600 |
| 额定短路开断电流(KA) | 20、25、31.5 | 25、31.5、40 | 31.5、40 |
| 配合静触头尺寸 (mm) | φ35 | φ49 | φ55 |
| 相间距离 (mm) | 275±1.5 | ||
| 项目 | 技术参数 | ||||
| 额定电流（A） | 1600 | 1600 | 2000 | 2500 | 3150 |
| 额定短路开断电流(KA) | 31.5、40 | ||||
| 配合静触头尺寸 (mm) | φ55 | φ79 | φ109 | ||
| 相间距离 (mm) | 275±1.5 | ||||
| 项目 | 断路器型号 | ||||||||||
| VAE-24/… | |||||||||||
| 额定电流 (A) | 630 | 1250 | 1250 | 1600 | 2000 | 2500 | 1250 | 1600 | 2000 | 2500 | 3150 |
| 额定短路开断电流 (KA) | 20/25 | 31.5 | 40 | ||||||||
| 额定短路关合电流 ( 峰值 ) | 50/63 | 80 | 100 | ||||||||
| 额定短路持续时间 | 4 | 4 | 4 | ||||||||
| 额定短路电流开断次数 | 50 | 50 | 30 | ||||||||
| 机械寿命 | 20000 | 20000 | 10000 | ||||||||
| 名称 | 数据 | |||
| 触头开距（mm） | 13±1 | |||
| 超行程（mm） | 3.5±0.5 | |||
| 三相分、合闸不同期（ms） | ≤ 2 | |||
| 合闸触头弹跳时间（ms） | ≤ 2 | |||
| 合闸触头接触压力（N） | 20kA | 25kA | 31.5kA | 40kA |
| 2000±200 | 2400±200 | 3100±200 | 4250±250 | |
| 平均分闸速度（m/s） | 1.1~1.6 | |||
| 平均合闸速度（m/s） | 0.6~1.0 | |||
| 设备名称 | 功率 (W) | 额定电压 (V) |
| 分闸脱扣器 | 368 | 220/110 |
| 合闸脱扣器 | 368 | |
| 闭锁电磁铁 | 4.8 | |
| 过电流控制器 Y7(Y8、Y9) | - | - |
| 额定电压 (V) | 功率 (W) | 储能时间 (s) | 适用电流等级 |
| 220/110 | 70 | ≤ 15 | 20kA、25kA、31.5kA、40kA |
