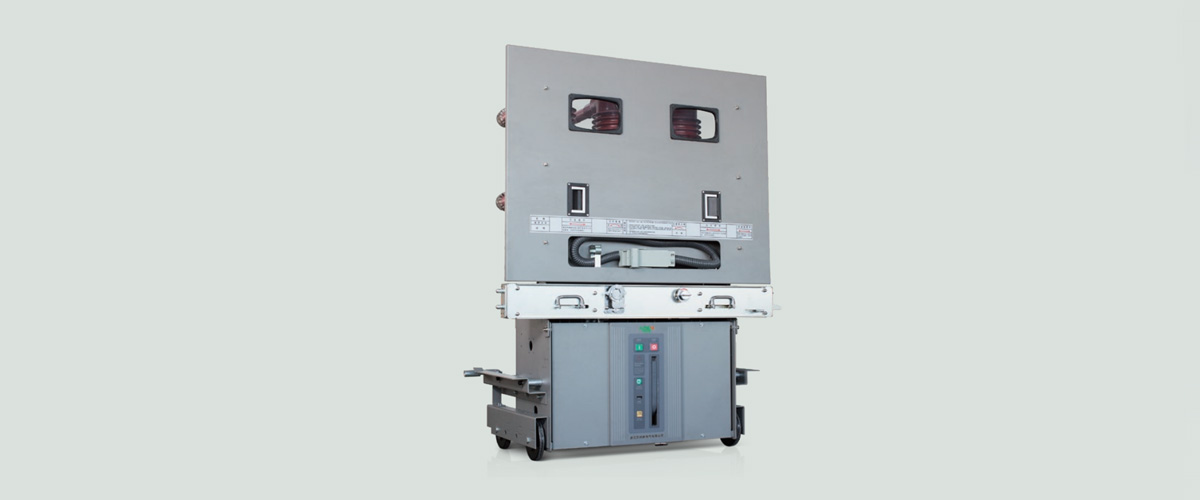

- 产品名称:VAE-40.5 落地手车式真空断路器(配柜 1400mm)
- VAE-40.5 落地手车式真空断路器(配柜 1400mm)
![](product_images/big/2022012212150405405.jpg)
主要技术参数
项目
|
技术参数
|
额定电压(KA)
|
40.5
|
额定频率(Hz)
|
50
|
额定绝
缘水平
|
额定雷电冲击耐受电压峰值(KA)
|
185
|
1 min 工频耐压(KA)
|
95
|
额定短路开断电流(KA)
|
20、25
|
31.5
|
额定电流(A)
|
630、1250
|
1250、1600、2000、2500、3150
|
额定短路关合电流 ( 峰值(kA))
|
50、60
|
80
|
额定短路持续时间(s)
|
4
|
4
|
额定短路电流开断次数
|
30
|
20
|
额定操作顺序
|
O-0.3s-CO-180s-CO
|
机械寿命( 次)
|
10000
|
外形尺寸图(mm)

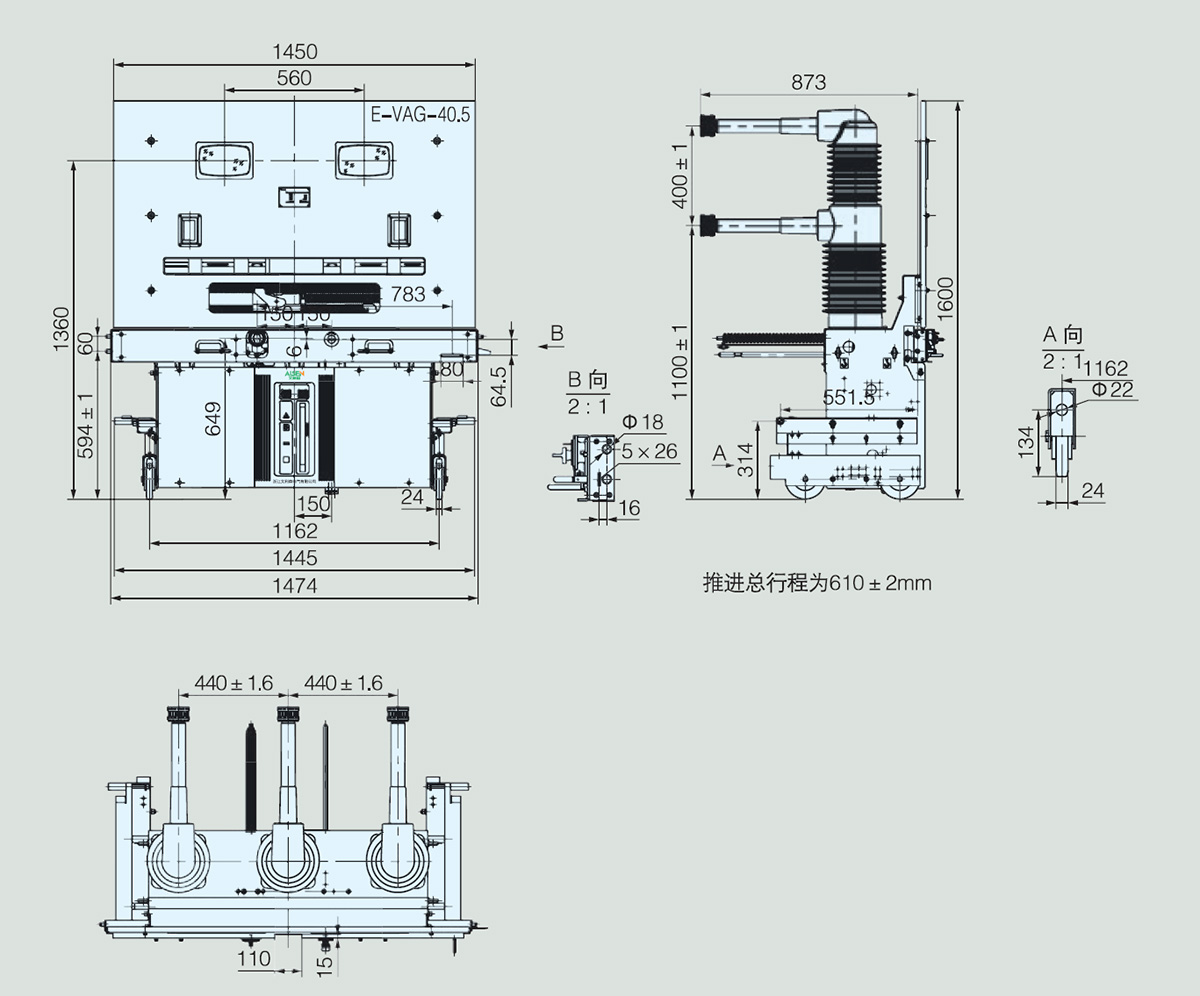

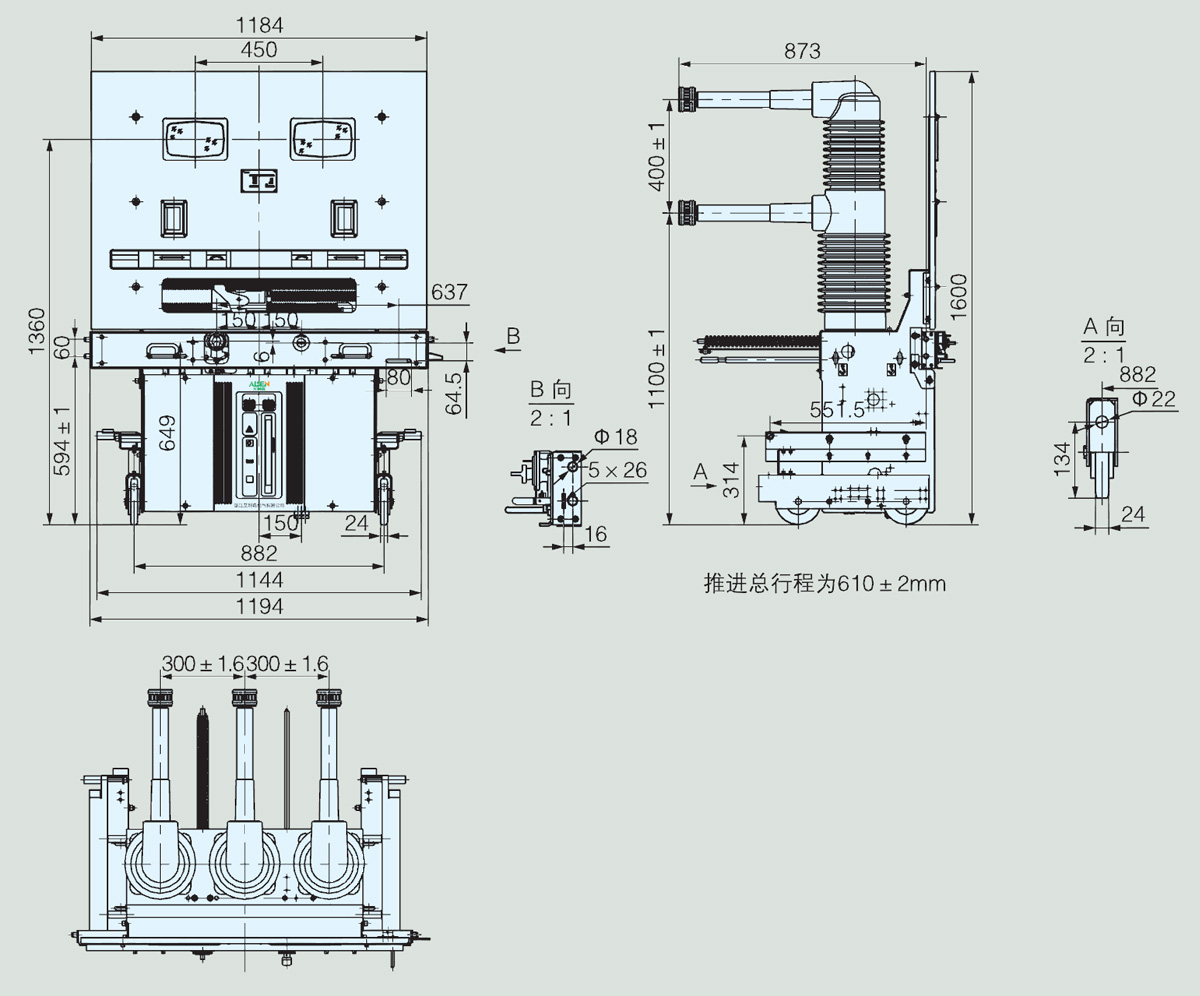

VAE-40.5 落地手车式真空断路器 ( 配柜 1400mm) 外形尺寸图
项目
|
参数
|
额定电流(A)
|
630
|
1250
|
1600
|
2000
|
2500
|
额定短路开断电流(KA)
|
20、25、31.5
|
31.5
|
配合静触头尺寸(mm)
|
Φ35
|
Φ49
|
Φ55
|
Φ79
|
Φ109
|
相间距离(mm)
|
1400
|
项目
|
参数
|
额定电流(A)
|
630
|
1250
|
1600
|
2000
|
2500
|
额定短路开断电流(KA)
|
20、25、31.5
|
31.5
|
配合静触头尺寸(mm)
|
Φ35
|
Φ49
|
Φ55
|
Φ79
|
Φ109
|
相间距离(mm)
|
1680
|
